Капитальный ремонт железобетонных резервуаров
7.2.1.1 Ремонт железобетонного резервуара - комплекс строительно-монтажных работ и организационно-технических мероприятий по устранению физического износа, несвязанных с изменением основных технико-экономических показателей сооружения.
7.2.1.2 Текущий ремонт железобетонного резервуара осуществляется с целью восстановления исправности (работоспособности) его конструкций и систем инженерного оборудования, а также поддержания эксплуатационных показателей.
7.2.1.3 Капитальный ремонт железобетонного резервуара осуществляется с целью восстановления его ресурса с заменой, при необходимости, конструктивных элементов и систем инженерного оборудования, а также улучшения эксплуатационных показателей на период до следующего капитального ремонта.
7.2.1.4 Оценка качества ремонтно-строительных работ по капитальному ремонту железобетонного резервуара должна проводиться на основе оценок качества отдельных видов работ. При оценке качества ремонтно-строительных работ должно проверяться соблюдение установленных параметров: геометрических (размеры, отметки, зазоры, допуски), физико-механических (прочность, плотность, состояние поверхности, герметичность, влажность, температура) и других контролируемых параметров, предусмотренных проектом производства работ.
7.2.1.5 Проверка соответствия выполненных ремонтно-строительных работ требованиям проекта, нормативных документов и стандартов должна осуществляться в зависимости от характера контролируемых параметров и требований инструментально (измерения, испытания) и визуально. Необходимость сплошной или выборочной проверки, объем и способы контрольных измерений и испытаний следует определять исходя из требований нормативных документов и стандартов.
7.2.1.6 Ремонт, восстановление и усиление железобетонных конструкций резервуара осуществляются по индивидуальному проекту организацией, эксплуатирующей железобетонный резервуар, или специализированной организацией, имеющей соответствующую лицензию Госгортехнадзора РФ.
7.2.1.6 Ремонт, восстановление и усиление железобетонных конструкций резервуара осуществляются по индивидуальному проекту организацией, эксплуатирующей железобетонный резервуар, или специализированной организацией, имеющей соответствующую лицензию Госгортехнадзора РФ.
7.2.1.7 Все ремонтные и восстановительные работы должны выполняться при соблюдении требований безопасности, изложенных в разделе 9 настоящих «Правил...».
7.2.2.1 Мероприятия по подготовке железобетонного резервуара к ремонту со стороны организации, выполняющей проект на капитальный ремонт:
- представление заказчику лицензии Госгортехнадзора РФ на проведение проектных работ;
- ознакомление с документацией по конструкции железобетонного резервуара, его эксплуатации, техническим отчетом по обследованию и рекомендациями по ремонту;
- согласование с заказчиком проекта капитального ремонта резервуара;
- разработка проекта производства работ на капитальный ремонт железобетонного резервуара;
- согласование с заказчиком проекта производства работ на ремонт железобетонного резервуара.
7.2.2.2 Мероприятия по подготовке резервуара к ремонту со стороны организации, выполняющей ремонтные работы:
- представление заказчику лицензии Госгортехнадзора РФ на ремонтные работы железобетонных конструкций резервуаров;
- ознакомление с условиями проведения ремонтных работ, проектом на капитальный ремонт резервуара, проектом производства работ;
- проведение подготовительных работ в соответствии с ППР;
- изготовление вспомогательных средств, подмостей и т.д.;
- оформление разрешения на производство ремонтных работ;
- ограждение территории, где производится капитальный ремонт;
-согласование схемы размещения оборудования и материалов.
7.2.3 Технические средства, материалы и приспособления, необходимые для ремонта резервуара.
7.2.3.1 При проведении ремонтных работ технические средства, материалы и приспособления применяются в соответствии с ППР.
7.2.3.2 Для ремонта резервуара должны применяться технические средства, имеющиеся в наличии и обеспечивающие экономичность проведения ремонтных работ.
7.2.3.3 Выбор вариантов применения отдельных машин и механизмов должен определяться в соответствии с ППР.
7.2.3.4 Для ремонта железобетонных конструкций, конструкций усиления и для герметизации стыков должны применяться бетоны и растворы, обладающие необходимой прочностью, морозостойкостью, плотностью и повышенными защитными свойствами арматуры в условиях воздействия агрессивной среды и нефтепродуктов.
7.2.3.5 Для герметизации покрытия, стен, днища, мест ввода трубопроводов допускается применение органических, неорганических и комплексных моно- или армированных составов, обеспечивающих требуемую герметичность элемента, надежность и долговечность применяемого материала, а также его экологическую и техническую безопасности.
7.2.3.6 В качестве вяжущего для бетонов и растворов необходимо применять сульфатостойкие портландцементы марки не ниже 400, удовлетворяющие требованиям ГОСТ 22266,с содержанием трех-кальциевого алюмината не более 8 % при их суммарном содержании не более 22 %.
7.2.3.7 При наличии агрессивных грунтов и вод выбор цемента должен проводиться с учетомтребований СНиП2.03.11 «Защита строительных конструкций от коррозии».
7.2.3.8 В качестве крупных заполнителей должны применяться материалы (щебень, песок)преимущественно изверженных горных пород, удовлетворяющие требованиям ГОСТ26633.
7.2.3.9 Для приготовления прочных бетонов повышенной плотности рекомендуется применять пластифицирующую добавку С-3 (ТУ 6-36-0204229-625-90), микрокремнезем и воду, отвечающую требованиям ГОСТ 23732 «Вода для бетонов и растворов. Технические условия.»
7.2.3.10 Применяемая для армирования железобетонных конструкций арматурная сталь должна отвечать требованиям СНиП 2.03.01 «Бетонные и железобетонные конструкции. Нормы проектирования».
7.2.3.11 Для армирования клеевых композиций рекомендуется применять стеклоткани маркиТ-10/2, СЭ, 325, А-3(С) и стеклосетки марки PC и СС-1.
7.2.4 Ремонт строительных конструкций
7.2.4.1 Общие требования
7.2.4.1.1 Ремонт строительных конструкций осуществляется в соответствии с проектом.
7.2.4.1.2 Все ремонтируемые конструкции должны быть очищены от остатков нефти.
7.2.4.1.3 Составы бетона и раствора, клеевые составы и другие применяемые для ремонта материалы должны быть подобраны и проверены в лабораторных условиях в соответствии с данными «Правилами...», соответствующими техническими условиями и иметь сертификат соответствия.
7.2.4.1.4 Выбор вида усиления конструкций определяется технико-экономическим сравнением вариантов.
7.2.4.2 Ремонт плит покрытия
7.2.4.2.1 Плиты, оцененные баллом 1 (в соответствии с разделом 6.2 настоящих «Правил...»), имеют минимальную прочность и находятся в аварийном состоянии. Такие плиты потеряли связь с соседними плитами, работают самостоятельно и рекомендуются к замене (6.2.3.1).
Замену аварийных плит можно осуществить как в монолитном варианте, так и с применением новых сборных плит. В монолитном варианте необходимо применить бетон на расширяющемся цементе (ГОСТ8267). Подбор состава расширяющегося при твердении бетона проводится таким образом, чтобы величина получаемого предварительного напряжения диском покрытия соответствовала уровню предварительного напряжения, предусмотренного проектом резервуара.
В том случае, если замена осуществляется сборной железобетонной плитой, необходимо обеспечить устройство напрягаемого стыка новой плиты с соседними. Для этого применяется бетон с высокой степенью расширения.
7.2.4.2.2 Плиты, оцененные баллом 2, имеют или чрезмерно большой прогиб (fэксп³1,3f) при достаточной прочности, или имеют недостаточную несущую способность для восприятия расчетной нагрузки.
Для плит, у которых основным критерием балльной оценки было превышение прогиба, рекомендуется зачистить внешнюю поверхность, уложить арматурную сетку и нанести слой торкрет-бетона (или слой бетона В30 с морозостойкостью не менее М50). Параметры арматурной сетки и толщина слоя на опорах подбираются, исходя из восприятия новым слоем 50 % проектной нагрузки.
Для плит, у которых основным критерием балльной оценки было снижение прочности, рекомендуется выполнить то же, что и в предыдущем случае, но параметры армирования и толщина нового слоя должны обеспечить 100 % восприятие расчетной нагрузки. Усиление таких конструкций возможно также с помощью разгружающих балок или дополнительной стойки.
7.2.4.2.3 Плиты, оцененные баллом 3, имеют пониженную прочность и требуют восстановления несущей способности. Восстановление свойств плиты производится наложением омоноличивающего железобетонного слоя. В соответствии с определенной прочностью плит при обследовании резервуара восстановленная плита должна выдерживать 100 %расчетной нагрузки на срок эксплуатации не менее 10 лет.
7.2.4.2.4 В плитах, оцененных баллом 4, должны быть выполнены ремонтные работы в соответствии с установленными при диагностике дефектами.
7.2.4.2.5 Плиты, оцененные баллом 5, могут продолжать использоваться без ограничений.
7.2.4.3 Ремонт колонн
7.2.4.3.1 Ремонт и усиление колонн проводятся при выявлении дефектов, приводящих к недостаточной несущей способности колонны и консолей или при образовании дефектов, снижающих надежность и долговечность конструкции.
7.2.4.3.2 При оценке колонны баллом 1 необходима замена конструкции на новую металлическую или железобетонную.
7.2.4.3.3 При оценке конструкции баллами 2, 3 целесообразно усиление колонны металлическими уголками с последующим обетонированием.
7.2.4.3.4 Перед усилением колонны необходимо максимально разгрузить покрытие над колонной и установить страховочные металлические стойки под опорными частями балок.
7.2.4.3.5 Усиление консолей колонн проводят с помощью разгружающих устройств, которые передают нагрузку с опорных частей балок непосредственно на ствол колонны.
7.2.4.4 Ремонт балок
7.2.4.4.1 Замену, ремонт, восстановление или усиление балок проводят при установленной недостаточной несущей способности, наличии дефектов или при увеличении нагрузки на покрытие.
7.2.4.4.2 Балки, оцененные баллом 1, необходимо заменять.
7.2.4.4.3 Для конструкции балки, оцененной баллом 2, необходима установка дополнительной опоры под середину пролета балки.
7.2.4.4.4 Для конструкции балки, оцененной баллом 3, рациональным может оказаться устройство шпренгельного усиления.
7.2.4.4.5 Для конструкций, оцененных баллом 4, необходимо осуществить ремонт по указанным в дефектной ведомости дефектам.

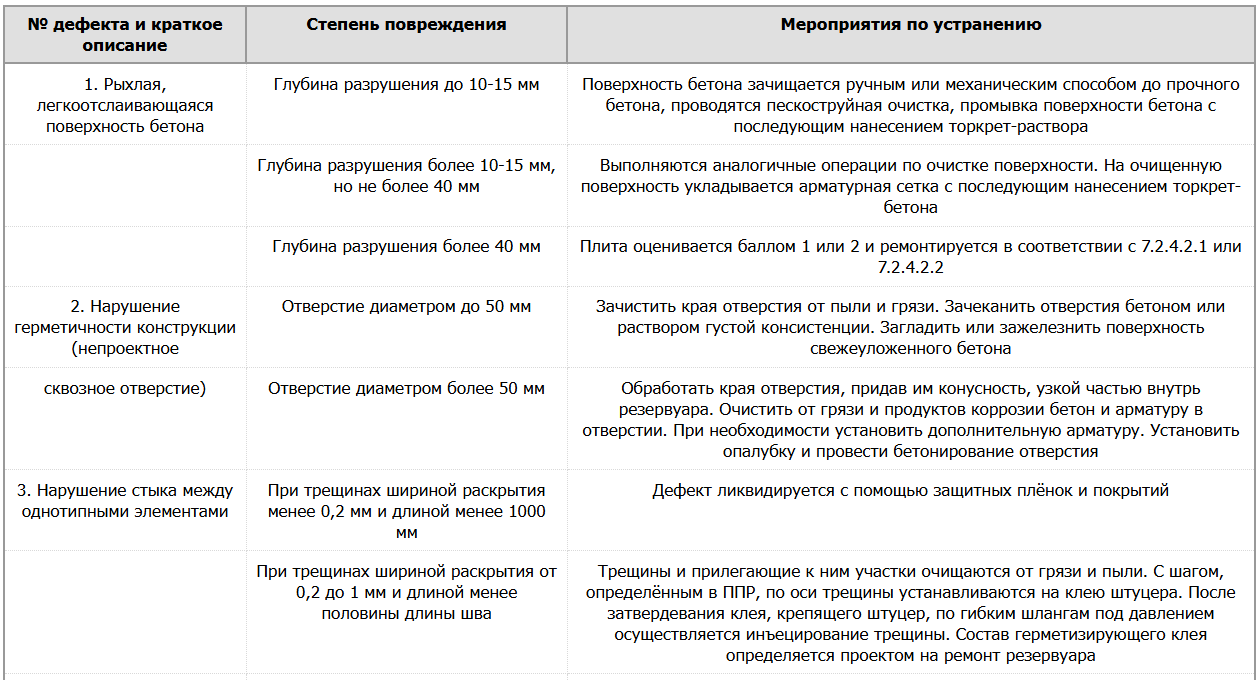

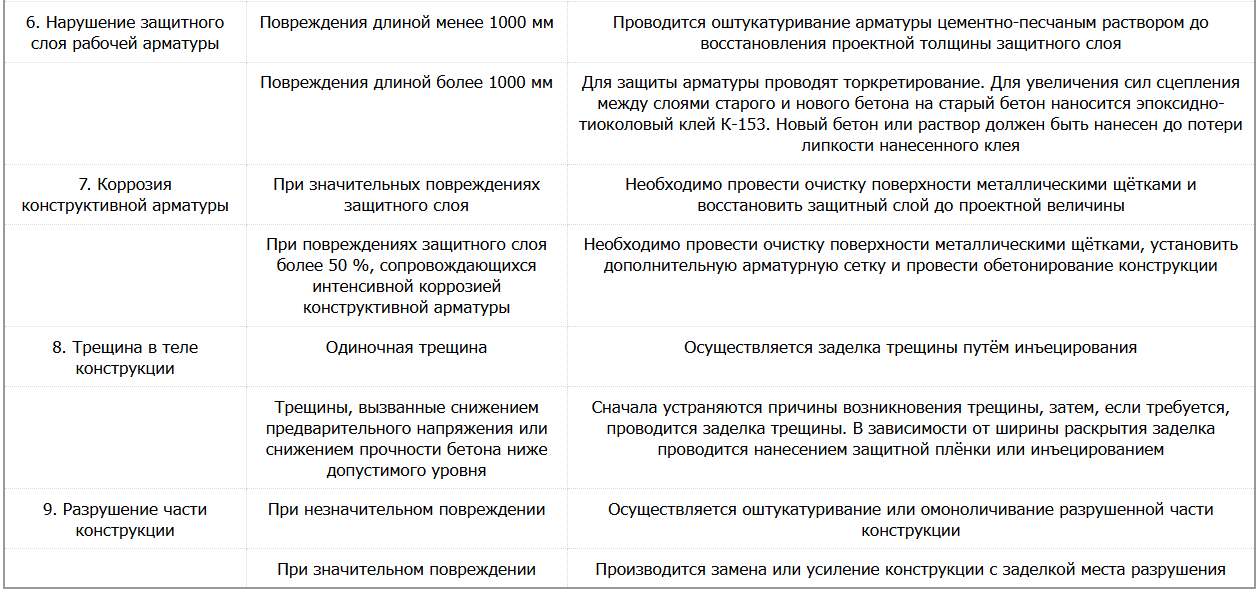

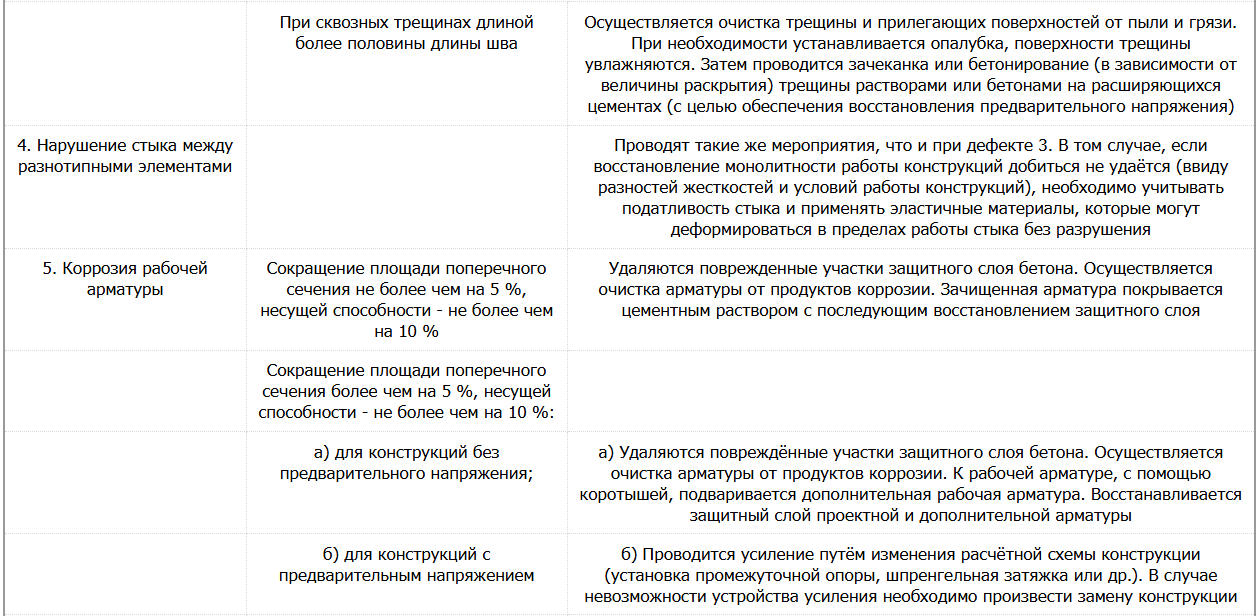

7.2.5 Устранение отдельных дефектов осуществляется в соответствии с таблицей 11.
7.2.6.3 Испытание на газонепроницаемость покрытия проводится в соответствии с разделом 2 настоящих «Правил...».
7.2.7 Приемка резервуара в эксплуатацию.
7.2.7.1 Приемка резервуара в эксплуатацию осуществляется комиссией, назначаемой руководителем эксплуатирующей организации. В состав комиссии включают представителей эксплуатирующей организации; организации, выполняющей ремонт; проектной организации; организации, проводившей обследование состояния конструкций, и органов государственного надзора.
7.2.7.2 Оценка качества работ проводится комиссией по результатам испытаний резервуара и визуально на соответствие выполненных работ проекту капитального ремонта.
7.2.7.3 Комиссия по приемке резервуара составляет акт о приемке и вводе резервуара в эксплуатацию с приложением следующей документации:
-дефектной ведомости;
-проекта на капитальный ремонт с проектом производства работ;
-сертификатов на примененные при ремонте материалы;
-актов и журналов производства ремонтных работ;
-согласований на изменения и отклонения, допущенные при ремонте, по сравнению с проектом на капитальный ремонт резервуара;
-актов на проведенные испытания.
7.2.7.4 Акт о приемке резервуара в эксплуатацию утверждается руководителем эксплуатирующей организации.
7.2.7.5 Акт о приемке резервуара в эксплуатацию с документами, перечисленными в 7.2.7.3, хранится вместе с паспортом на резервуар. Сведения о ремонте заносятся в паспорт резервуара.
Таблица 6 Карта технического обслуживания железобетонных резервуаров
